Drie nieuwe Automotive WiFiScopes

30 maart 2020

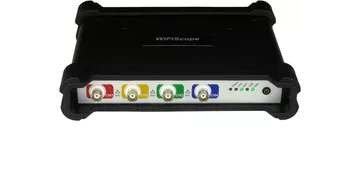

TiePie engineering heeft drie nieuwe, krachtige hoog-resolutie Automotive WiFiScopes met WiFi- en LAN-verbinding geïntroduceerd, de Automotive Test Scope ATS610004DW-XMSG, Automotive Test Scope ATS605004DW-XMS en Automotive Test Scope ATS5004DW. Deze nieuwe WifiScopes markeren een nieuwe, innovatieve ontwikkeling van TiePie engineering: de eerste en enige via WiFi verbonden automotive Test Scopes met differentiële ingangen in de industrie.

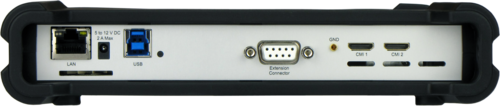

Deze nieuwe differentiële WiFi-oscilloscopen zijn oscilloscopen voor dagelijks gebruik, voor automotive-technici en kunnen via een ethernet-verbinding (LAN, WiFi of WAN) gebruikt worden maar ook nog met USB 2.0 / 3.0 verbinding. De ingebouwde batterij geeft de automotive-WiFi-oscilloscoop de mogelijkheid geheel draadloos differentiële metingen uit te voeren. Metingen kunnen zo geheel galvanisch gescheiden uitgevoerd worden en dit over grote afstanden. Deze draadloze PC-gebaseerde hoge-snelheid data-acquisitie geeft de gebruiker meer mogelijkheden voor meettoepassingen.

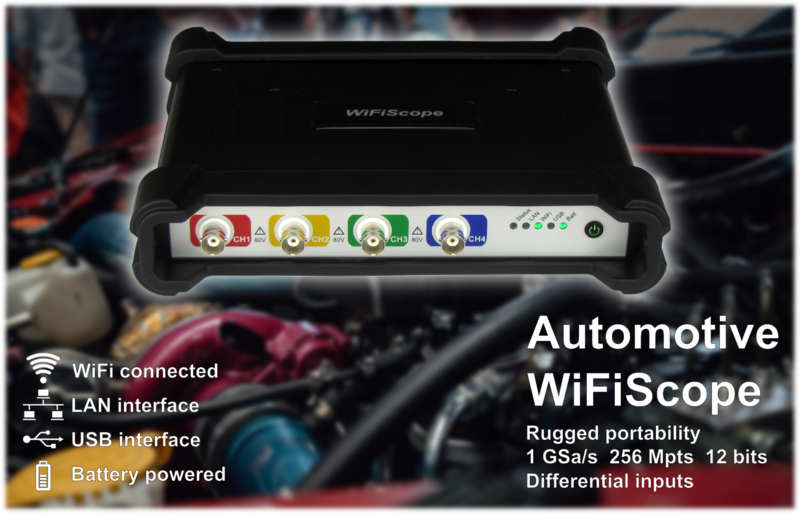

TiePie Differential Automotive WiFiScope

Met een WiFi-verbinding zijn draadloze metingen aan een auto uit te voeren, waarbij de computer niet vlak bij de auto hoeft te zijn. Specifieke kennis over netwerken is niet nodig. De Multi Channel oscilloscoop-software geeft een overzicht van de beschikbare USB-instrumenten en netwerkinstrumenten. Eenvoudig het instrument aanvinken en het meten kan beginnen.

De WiFi-oscilloscoop heeft de volgende voordelen:

  • geheel draadloze differentiële metingen via WiFi worden (galvanisch gescheiden) uitgevoerd door de ingebouwde batterij
  • mobile differentiële metingen zijn mogelijk, bijvoorbeeld op transportsystemen en beweegbare installaties
  • LAN en WAN data-acquisitie is beschikbaar voor differentiële metingen over grote afstand
  • continue real-time hoge-snelheid data-acquisitie over zowel WiFi als LAN/WAN zijn beschikbaar
  • Differentiële metingen via USB voor stand-alone toepassingen en hoge-snelheid data-acquisitie tot 200 MSa/s

De differentiële Automotive WiFi-oscilloscope is zo transparant dat het lijkt dat het ethernet-verbonden instrument direct op de PC is aangesloten. Alle software- en hardware-functies van de oscilloscoop, spectrum analyzer, datalogger en voltmeter blijven beschikbaar via het netwerk. Specifieke kennis over netwerken is niet nodig.

Ook hier geldt het TiePie engineering motto: Plug in en meet!

Om PC-gebaseerde data-acquisitie installatiekosten te verminderen en de flexibiliteit te vergroten zijn WiFi en LAN/WAN meetinstrumenten de uitkomst. Differentiële meetapplicaties die voorheen niet mogelijk waren, bijvoorbeeld lange afstand-metingen, metingen op onveilige of lawaaiige plaatsen, metingen op bewegende installaties of meetinstrumenten op verschillen plaatsen uit te kunnen lezen, zijn nu wel beschikbaar. Met de nieuwe differentiële Automotive WiFi-oscilloscopen van TiePie engineering kunnen nu betrouwbare WiFi- en LAN / WAN-meetoplossingen worden verkregen zonder dat de meetkwaliteit in gevaar komt.

De differentiële Automotive WiFi-oscilloscoop kan nu toegepast worden waar voorheen moeilijk een complete meet opstelling geplaatst kon worden. Door de WiFi-verbindingen kunnen nu op afstand eenvoudig elektrische, fysieke, mechanische en akoestische signalen worden gemeten. Plaats de Automotive WiFiScope vlak bij het motorcompartiment en verbind de ingangen met de punten die je wilt meten. De computer kan op een veilige afstand blijven, verbonden via het Wifi-netwerk van de automotive WiFiScope, die als access point fungeert. Geen gedoe met USB-kabels tussen de scoop en de computer, die je beperken in je bewegingsvrijheid.

Met de differentiële WiFi-oscilloscoop zijn hoge-snelheid real-time continue data-acquisitiesnelheden tot 5 MSamples / seconde haalbaar met een resolutie van 8 tot 16 bit en via LAN / WAN verbindingen zijn hoge-snelheid real-time continue data-acquisitiesnelheden tot 20 MSamples / seconde haalbaar met een resolutie van 8-16 bit.

Software

Gecombineerd met de gratis Multi Channel oscilloscoop-software, veranderen de Automotive Test Scope ATS610004DW-XMSG, Automotive Test Scope ATS605004DW-XMS en Automotive Test Scope ATS5004DW je PC in een Hoge Resolutie differentiële Oscilloscoop, Precisie Spectrum analyzer, High Performance Multimeter, Zeer snelle differentiële Datalogger and Uitgebreide Protocol-analyzer. De Multi Channel oscilloscoop-software geeft je de mogelijkheid je meetwaarden met iedereen te delen en laat je je meetwaarden analyseren zonder dat een instrument nodig is. De Multi Channel oscilloscoop-software biedt uitgebreide data-analyse-mogelijkheden met behulp van vele volledig instelbare databewerkings-I/O-blokken, waarbij de uitkomst in grafieken, tabellen en/of meterschermen getoond wordt.

Speciale automotive-functionaliteit is beschikbaar in de software. Het krukassignaal kan worden omgerekend naar een gedetailleerde toerentalgrafiek en ook naar een zeer nauwkeurige grafiek die het verloop van de krukashoek toont in de tijd. Combineer dat met bijvoorbeeld injectie- en/of ontstekingssignalen en timing-analyse wordt een eenvoudige klus. Duty-cycle-signalen en pulsbreedte-gemoduleerde signalen, zoals gebruikt bij aansturen van bijv. kleppen, kunnen worden omgerekend naar grafieken die de actuele duty-cycle op ieder moment in de tijd weergeven. De algemene toestand van de motor kan snel worden bepaald met de eenvoudig te gebruiken relatieve compressietest.

Tijdrovende en gecompliceerde instrumentinstellingen zijn niet langer nodig met het unieke Quick Setup-systeem: Kies de gewenste meettoepassing die je wilt uitvoeren, met tot slechts 4 muisklikken, in een selectiescherm dat toegang geeft tot meer dan 700 verschillende Quick Setups. Quick Setups voor alle gangbare automotive sensoren en actuatoren zijn aanwezig. Elke Quick Setup bevat alle benodigde instrumentinstellingen, evenals voorbeeldsignalen en achtergrondinformatie over hoe het instrument aan te sluiten.

TiePie engineering biedt nu een drietal nieuwe robuuste 4-kanaals Automotive WiFiScopes aan.

ATS610004DW-XMSG

  • 1 GSa/s sampling
  • 8 / 12 / 14 / 16 bit resolutie
  • 4 Differentiële / single-ended ingangen
  • 256 MSa databuffer
  • 250 MHz bandbreedte
  • lage ruis
  • SureConnect op ieder kanaal
  • SafeGround op ieder kanaal

Prijs:  2.304,00

ATS605004DW-XMS

  • 500 MSa/s sampling
  • 8 / 12 / 14 / 16 bit resolutie
  • 4 Differentiële ingangen
  • 256 MSa databuffer
  • 250 MHz bandbreedte
  • lage ruis
  • SureConnect op ieder kanaal
  •

Prijs:  1.971,00

ATS5004DW

  • 50 MSa/s sampling
  • 12 / 14 / 16 bit resolutie
  • 4 Differentiële ingangen
  • 128 kSa databuffer
  • 50 MHz bandbreedte
  • zeer lage ruis
  • SureConnect op ieder kanaal
  • low power = lange batterijduur

Prijs:  1.888,00

Bezoek de Automotive WiFiScope-pagina's voor veel meer informatie.
