Diesel Retour Flow Sensor RFS400
Common Rail diesel injectiesystemen worden tegenwoordig meer en meer geavanceerd. Om fouten in deze systemen te vinden, moeten de metingen ook steeds nauwkeuriger uitgevoerd worden. De ontwikkeling van systemen waarbij het retourflowsysteem onder hoge druk staat, maakt het gebruik van de open potjes om de retourstroom te meten onmogelijk.
De Diesel Retour Flow Sensor RFS400 is een vier-kanaals gesloten systeem retourflowsensor die in de retourleidingen van een Common Rail dieselmotor opgenomen kan worden. Gekoppeld aan een Automotive Test Scope ATS5004D met ATIS software kan de kleine retourstroom van vier cilinders gelijktijdig en nauwkeurig gemeten worden. Per cilinder wordt de grootte van de retourstroom weergegeven in een duidelijke grafiek. Door het gesloten systeem wordt geen dieselolie gemorst, wat de werkplek schoon houdt. Ook is het mogelijk de metingen tijdens het rijden uit te voeren.
Bestelcode: TP-RFS400
Prijs: € 550,30
Categorie: Diversen
In de tabel hieronder staan gedetailleerde specificaties van de Diesel Retour Flow Sensor RFS400.
Sensor | |
|---|---|
| Stroombereik | 0.2 ml/min tot 145 ml/min |
| Nauwkeurigheid | 5 % |
| Uitgang | 0.2 V = 0.2 ml/min, 4.5 V = 145 ml/min |
| Werkgebied brandstofdruk | 1 tot 10 bar |
| Aansluiting | 2 x 4 mm banaanbus per kanaal |
Voeding | |
| Aansluiting | vaste kabel met geïsoleerde krokodillenklemmen |
| Spanning | 9 tot 30 V DC |
| Stroom | 20 mA @ 12 V |
Afmetingen | |
| Behuizing | |
| Breedte | 64 mm |
| Hoogte | 39 mm |
| Lengte | 128 mm |
| Voedingskabellengte | 100 cm |
| Brandstofslanglengte | 42 cm |
| Gewicht | 530 g |
Omgeving | |
| Gebruikstemperatuur | -10 tot 80 °C |
Koppelingen | |
| "01" | 4 |
| "02" | 4 |
| "03" | 4 |
| "4" | 4 |
| Geschikt voor | Bosch, Siemens, Denso, Delphi CR systemen |
Accessoires | |

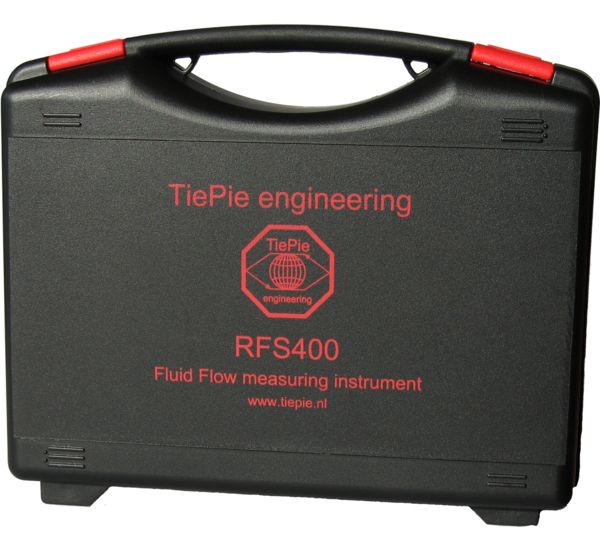

| Koffer | |
| Slangplugjes | 10 |
| Slangdopjes | 5 |
| Slangklemmen | 5 |
| T-koppeling | 1 |
| I-koppeling | 1 |

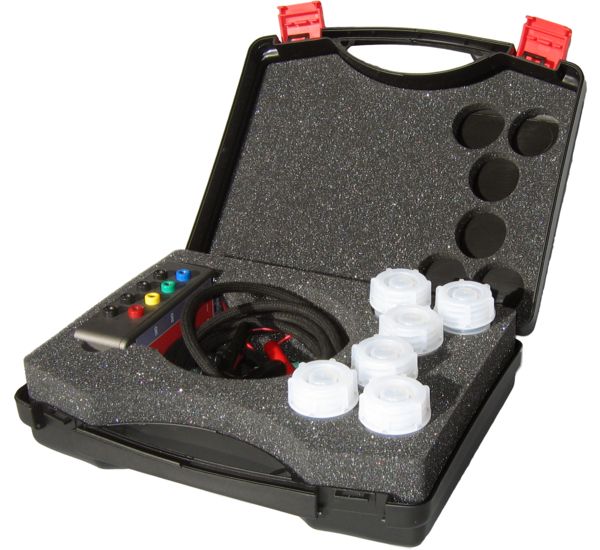

De Diesel Retour Flow Sensor RFS400 wordt geleverd met:
| 1 | Diesel Retour Flow Sensor RFS400 |
| 10 | Slangplugjes |
| 5 | Slangdopjes |
| 5 | Slangklemmen |
| 1 | T-koppeling |
| 1 | I-koppeling |
| diverse adapters om te verbinden met de meest voorkomende injectiesystemen. | |
| 1 | Koffer |
